数控车床用 REV 系统

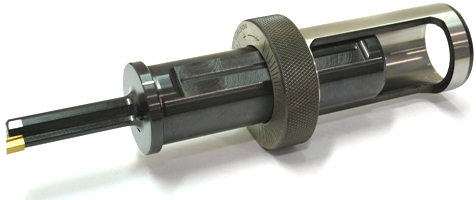

REV 系统的核心是 F.P. 机械厂的专利偏心衬套（专利号 1,394,481），它允许所有不具备 Y 轴的车床进行拉削或插削操作，并相对于工件完全轴向对齐。它由刀具用钢材制成，随后进行了淬火和磨削处理。生产的衬套具有不同尺寸，可以在市场上所有类型的机器上使用。 拉削是一种几乎必须始终完美地位于工件中心的加工过程，且误差范围仅为百分之几毫米，但是由于机械耦合的原因，安装的刀具与工件中心之间经常存在对称性误差。 REV 偏心衬套通过最大为 Y + 0.5 和 Y- 0.5 的旋转运动，允许刀具进行百分位的移动。该调节范围在很大程度上足以消除所有对称性误差。衬套的正面刻有一个刻度尺，每个槽口对应 0.03 毫米的移动。拉销第一个工件后，如果检测到误差，将沿一个方向或另一个方向调整衬套以消除该误差。仅当数控车床不具备 Y 轴时，才需要偏心衬套；如果车床具备 Y 轴，则无需安装偏心衬套，因为可以使用数控功能进行精准定位。 REV 拉刀系统非常灵活，只需更换镶件即可执行一系列内部轮廓的加工。使用数控车床中可用的分度功能，可以执行方形、六边形和内齿形轮廓的加工。如果想了解更详细信息，请点击这里：http://www.revtool.cn
