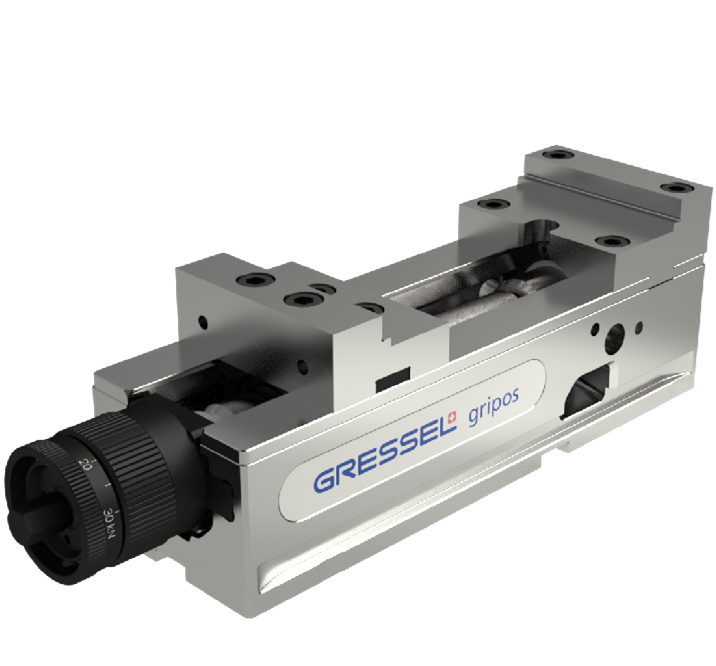

瑞士GRESSEL格力塞虎钳

点击率:844次 | 发布时间:2018- 4- 21

瑞士格里塞Gressel公司已经将Gredoc机械传动零点夹紧装置投放市场。该新型装置已经成为了传统的气动、液压和气液混合式、或是电子液压式自 动化传动装置的良好替代品,技术设置简单且便于使用操作。为了进一步扩大Gredoc零点夹紧技术设备的用户,格里塞Gressel公司的工程技术人员坚持一贯 努力,为模块化零点夹紧装置研发出标准化的多功能垫板和标准化托座部件,并将夹紧钳研制成全能夹紧装置。

多功能垫板基座:
标准化的Gredoc NRS多功能垫板是一个零点分格装置,采用该多功能垫板的优点是,Gredoc零点夹紧装置能够与传统的分格底板的多种工件固定方式结合起来。如果用来固 定加工工件的挡块、支撑件或是用特殊夹紧件与零点分格装置不匹配,那么,陕西渭柏精密机械有限公司在必要时金属加工工人可以简单地用一体化设置在规格为50mm的分格底板上的 M12通用孔来固定加工工件。这样,加工工人也能够从快速改装工件夹具中受益。
如果Gredoc NRS多功能垫板安装在机床的工作台上或是安装在机床的托盘上,那么,当人们使用老虎钳或是使用其他标准化的工件夹紧装置(5轴或小件夹紧装置和多重夹紧 装置)时,因为Gredoc NRS多功能垫板已经提前准备好了零点,所以此时便不再需要调整机床的当时零点。多功能底板一经装备了分格装置,之前测定的零点位置在夹紧装置每次改装后,零点仍能重新找到。

位置灵活 操作简便:
Gredoc NRS多功能垫板的一个变形装置的尺寸规格为400mm×400mm,其分格底板里有个Gredoc模块件,这些模块件全部一体化地设置在多功能垫板上。由于采取6重配置,所以从左到右,或是中部都有工件夹紧装置的位置。装置零点的重复准确性在0.01mm以内。因为Gredoc零点夹紧装置的夹紧以及脱开均采用纯机械式传动方式,所以既不需要压力转发器,也不需要 液压装置。此外,该Gredoc零点夹紧装置不需要使用进路积蓄器和接头装置来配合工件夹紧动作,所以工件加工技术和Gredoc NRS多功能垫板结构简单,工件夹紧过程操作方便。Gredoc零点夹紧装置为调质钢材料件,经精密磨削制成。
由于Gredoc零点夹紧装 置高仅为30mm(±0.015mm),而且整个装置为一体化结构,适用于铣床的"Z"字形切削加工和机床加工中心的金属加工,且不受限制。这 样,Gredoc零点夹紧装置的使用范围便很大。此外,在Gredoc零点夹紧装置上布置加工工件简单易行,操作简便。陕西渭柏精密机械有限公司研发人员从人类工程学的理念出发, 将Gredoc零点夹紧装置设置得使操作人员能够从正面触摸到全部6个模块件。为了方便将Gredoc NRS多功能垫板固定在机床的工作台上,因此,将多功能垫板的槽间距设置为63mm、80mm、100mm和125mm不等。此外,为了将多功能垫板固定 在机床的托盘上,Gredoc NRS多功能垫板的设置符合德国工业标准DIN 55201和日本工业标准JIS 6337-1980。
